Что такое УЗО

    УЗО – аббревиатура сокращения термина «устройство защитного отключения.
    Немного истории:
    Первое узо появилось еще до второй мировой войны. Это были лишь эксперименты. Электричество еще не вошло так прочно в нашу жизнь, да и человеческая жизнь стоила тогда не очень дорого.
    Взрывной рост применения систем защиты в Европе и Америке пришелся на 60-70 годы. Развитые страны испытывали бум внедрения электрической техники в повседневный быт. Стиральные машины, телевизоры, чайники, ручной электроинструмент. Достаточно сложная и в то же время опасная техника. Самое страшное – поломка электросистемы происходила мгновенно и часто была не распозноваема «на глаз». В итоге множество несчастных случаев заставили развитые страны на законодательном уровне обязать установку УЗО во всех жилых и нежилых помещениях.
    В СССР жизнь продолжала оставаться «дешевой», а бытовая техника малораспространенной. Не то что УЗО – наши квартиры не имели трехжильной проводки с заземляющим контуром безопасности.
    Именно такие факты, а не пустая болтовня с трибун и показывает истинное отношение власти к своему народу.
    И только совсем недавно (каких-то 10 лет назад) установку УЗО обязали производить на уровне нормативной строительной документации.

    Так что же такое УЗО, и от чего оно защищает?

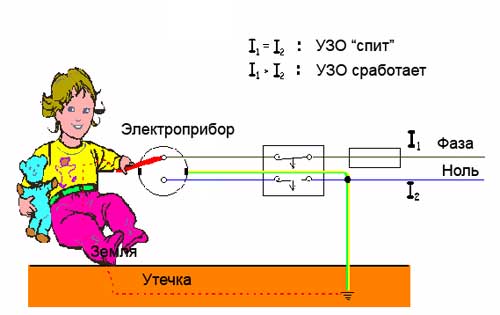

    Принцип работы устройства защитного отключения состоит в том, что прибор контролирует уровень тока «на входе» и «выходе» подконтрольной ему системы. В самом распространенном случае «система» - это наша квартира.
    Сколько тока «вошло», ровно столько должно и «выйти». Аналогией может служить транзитная газовая труба на Украине. Только в нашем случае начало и конец трубы заведены в УЗО. Сколько газа пришло, столько и вытекло. В этом случае УЗО «спокоен».
    Но, если кто-то решится на «несанкционированный отбор», УЗО тут же бьет тревогу и намертво закручивает вентиль.
    Этим «кем-то», в случае электрической системы квартиры является утечка тока через поврежденную изоляцию.




    Например, что произойдет в старой советской квартире, если в стиральной машине произойдет замыкание фазного провода на корпус? Коснувшись стиральной машины, первой узнает, как кусается электричество, хозяйка. А от нее – хозяин. В лучшем случае на словах, а то ведь сможет испытать и на себе, как кусается… его дорогая половина.

    Современные газовые плиты с пьезоподжигом – еще один постоянный источник опасности удара током. Схема та же – нарушение изоляции. Фазный ток на корпусе плиты.
    Для человека это очень опасно, ведь уже 40 mA тока могут привести к летальному исходу.
    Вода в мойке на кухне, а рядом кухонный комбайн. Фен и мокрый пол в ванной. Перфоратор, пробивающий скрытую проводку. Опасностей в квартире миллион.
    Для того и стоит на страже неприметная коробочка УЗО.

    Корпус стиральной машины (плиты, чайника и т.д) имеют заземление через вилку. Если фаза попадает на «землю», то у тока появляется возможность по этой жиле уходить. Куда – вопрос вторичный. Главное – уходить.
    Вспомните, с чего мы начали. На УЗО заведены две жилы переменного тока. Сколько вошло, столько и вышло. Как в газовой трубе. А если вышло меньше, чем вошло?
    Вот тут-то  УЗО и возмутится. И не просто возмутиться – среагирует. И сделает это намного быстрее, чем весь офис-планктон Газпрома
    Среагирует УЗО настолько быстро, что человек почти не успеет ничего почувствовать. Система  обесточена. Никто не пострадал. Занавес.

    Ps УЗО способно не только защитить человека, но и предотвратить пожар. В случае короткого замыкания оно сработает быстрее и надежнее, чем простой автомат. Развития процесса замыкания, и следовательно искры просто не будет.
