Как сделать заземление на даче

    Существует множество схем заземления, например: контурное кольцевое заземление вокруг здания, очаговое штыревое заземление, совмещенное кольцево-контурное заземление.
    Рассмотрим самый простой, классический вариант треугольного заземления из учебников.
    Три равноудаленных вбитых в землю штыря, объединенных в один контур по поверхности.
    Для строительства реально работающего (а не для галочки проверяющего иснпектора0 заземления важно выбрать место для установки контура.
    Танцевать надо от распределительного щита. Чем ближе – тем лучше. Но, важнее состояние грунта, точнее – его влажность.
    Ведь задача заземляющего контура «сбросить» нагрузку в землю. А это будет возможно, только в случае, если грунт не находится в состоянии естественного изолятора. Проще говоря: очень сухой.
    Для примера: контуры заземления промышленных предприятий, даже построенные по всем правилам, и прошедшие допуск, полагается в сухую погоду поливать водой.

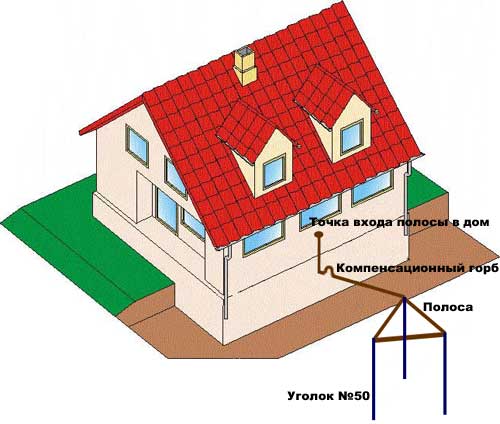

    Типовая схема треугольного заземления выглядит так:
    Три штыря вбитые (врытые, засверленные) в землю. Длина штыря около трех метров. Классически считается, что трех метров достаточно, чтобы достать (приблизиться) до уровня грунтовых вод, где грунт достаточно влажный.
    Сперва необходимо выкопать траншею в виде треугольника на глубину 0,7-0,9 метра. Ширина траншеи не имеет значения, но она должна быть такой чтобы было удобно работать. Разумно сделать ее на три штыка лопаты. Ленивые могут обойтись и двумя, но потом потеряют время в тесной траншее.
    В вершинах полученного траншее-теугольника нужно закопать основный заземлители (штыри).
    В качестве штыря обычно предлагается использовать стальной уголок №50 (50х50х5 мм) или двухдюймовую трубу.
    Если сил очень много - уголок (трубу) можно вбить в землю кувалдой. Облегчит задачу заточка вбиваемого конца. Такой штырь пойдет в землю как стамеска.
    Соблазн использовать более легкий штырь может привести к тому, что его просто не удастся забить – когда сопротивление грунта достигнет критической величины, он попросту согнется.
    Технологический путь – пробурить отверстия. Но найти бур достаточной длины задача не простая.
    Оригинальный вариант: использовать ударный отбойный молоток. Его можно взять в аренду. (Практика показала, что таким образом вручную удавалось загонять на два метра в землю здоровенные швеллера.)
    Вбитые штыри нужно соединить между собой. Задача крайне простая: стальная полоса (желательно не меньше 4 х 40 мм) приваривается ко всем трем штырям и заводится на распределительный силовой щит.
(в этом месте и нужно вспомнить о ширине траншеи – подобраться в узкой яме со сварочным электродом будет не просто). Контур нужно именно варить - болтовое соединение со временем проржавеет и оксидная пленка прервет контакт между штырями.
    Полосу в районе примыкания к фундаменту изогните «горбом верблюда». Это позволит компенсировать сезонные колебания фундамента относительно заземляющего контура.
    Собственно, заземляющий контур окончен.
    Засыпаем землю обратно и вызываем замерщиков. Нужно провести замер сопротивления заземляющего устройства – главного и единственного параметра, ради которого мы городили весь этот огород.
    Предупредим сразу: удовольствие это не из дешевых. Сертифицированные организации ведут себя как нормальные монополисты, т.е. их цена не имеет ничего общего со здравым смыслом и реальностью.
    Тут нужно не волноваться, а принять это как данность: считайте это дополнительным налогом для получения заветной справочки.
    Напомним, о чем говорили в самом начале: сухой грунт – слабый проводник. Приехавшие замерщики могут констатировать неработоспособность заземления. Пусть даже все выполнено по правилам, но природе нормативы чиновников – не указ.
    Выход: нужно чуть помочь заземляющему контуру. На кануне приезда замерщиков щедро полейте землю вокруг контура.
    Если же вы делаете заземление на даче для себя, и вам не нужна справочка – обойдетесь без замерщиков. Купите (или возьмите в аренду) омметр М416 (или аналог). И замерьте сопротивление в самую сухую погоду. Тогда вы будете уверены, что ваш заземляющий контур рабочий.
    А, если нет… Усилить эффект работы заземления можно присоединив его к металлическим столбам забора, а еще лучше - обсадной трубе скважины, если таковая есть на участке.
